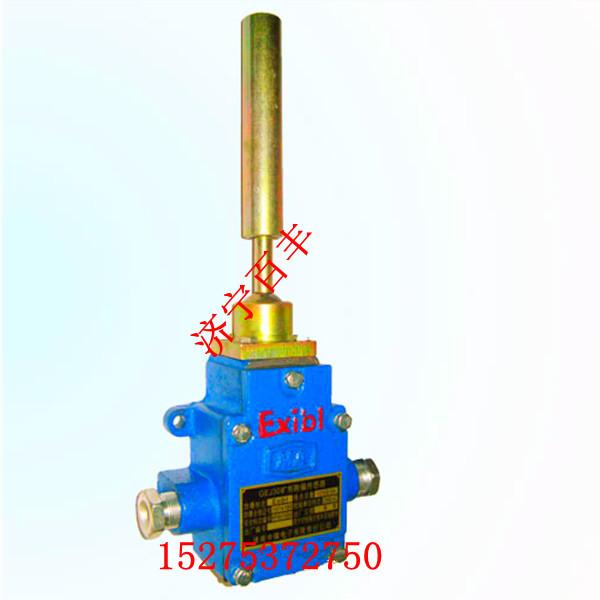

GEJ30（A）跑偏傳感器
GEJ30（A）跑偏傳感器
1 用途及適用范圍
GEJ30（A）跑偏傳感器（以下簡稱傳感器）適用于煤礦井下含有爆炸性氣體（CH4）的環境中以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機綜合保護控制裝置的跑偏保護信號檢測之用。
2 主要技術特征
2.1防爆型式：礦用本質安全型，防爆標志：ExibI
2.2 型號含義
G E J 30 （A）
傳感器 跑偏 角度型 動作角度（°） 序號
2.3接點容量：24V/0.5A；
2.4接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω；
2.5動作角度：30°±3°；復位角度20°±3°；
2.6動作性能：傳感器受動作力作用，探桿轉動至動作角度時應立即動作，常開接點閉合，動作力撤除探桿自動返回原位經過復位角度時立即恢復，常開接點斷開；
2.7探桿動作力：40N~100N；
2.8探桿轉動的極限角度：≥70°；
2.9外形尺寸：380mm×170mm×72mm；
2.10質量：3㎏。
3 環境條件
3.1正常工作條件
環境溫度：一般為－5℃~+40℃；
平均相對濕度：不大于95%（+25℃）
大氣壓力：80kpa~106kpa
振動：加速度50m/s2
沖擊：峰值加速度50050m/s2
煤礦井下無破壞絕緣的腐蝕性氣體的場合。
3.2最惡劣貯運條件
高溫：60℃
低溫：-40℃
平均相對濕度：95%（25℃）
4 結構概述
傳感器由外殼、跑偏探桿、行程開關、接線端子等部分組成。
5 工作原理
傳感器的跑偏探桿位于皮帶允許跑偏的極限位置，正常時皮帶不接觸跑偏探桿，傳感器的兩接線端子不接通；當皮帶跑偏接觸到跑偏探桿并推動探桿偏離正常位置30°±3°時，傳感器的兩接線端子接通。
6 安裝調試
6.1 安裝
將傳感器固定在皮帶機兩側的支架上，使跑偏探桿位于皮帶允許跑偏的極限位置，打開傳感器接線盒，用電纜將E（跑偏信號）、0（電源地）接至帶式輸送機綜合保護控制裝置主機內對應的接線端子上。
6.2 調試
推動傳感器的跑偏探桿至偏離正常位置30°±3°，傳感器的兩接線端子應接通，松開后，跑偏探桿復位，傳感器的兩接線端子應斷開。
7 注意事項
必須使用于檢驗合格的本安電路中！
