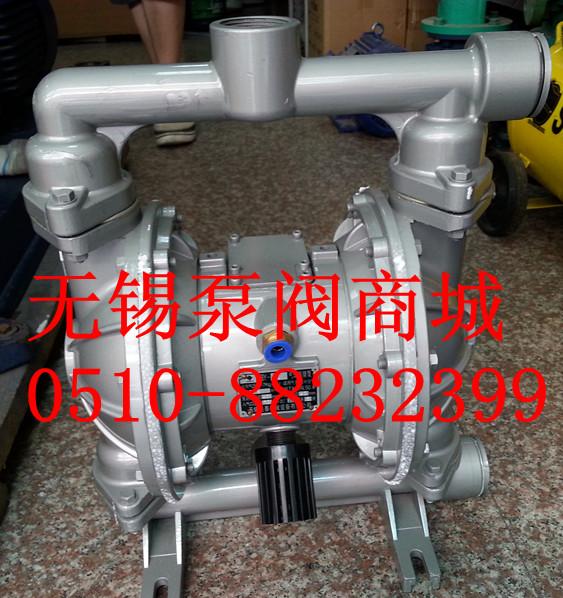

鋁合金氣動雙隔膜化工泵QBY-25
QBY氣動隔膜化工泵主要用途
氣動隔膜泵是采用壓縮空氣為動力源，對于各種帶顆粒的液體，高粘度、易發揮、居毒的液體與腐蝕性液體及膠質液體均不需灌引水、能予以抽光吸盡，絕對防火防爆。QBY氣動隔膜泵具備自吸泵、雜質泵、屏蔽泵、潛水泵、泥漿泵等一切功能，主要型號有：QBY鑄鐵氣動隔膜泵,QBY鑄鐵四氟氣動隔膜泵,QBY鋁合金氣動隔膜泵,QBY鋁合金四氟氣動隔膜泵,QBY不銹鋼氣動隔膜泵,QBY不銹鋼四氟氣動隔膜泵,QBY襯膠氣動隔膜泵等，泵體材質有鋁合金、鑄鐵、不銹鋼、工程塑料、氟塑料，隔膜片選用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯以滿足不同用戶的需要，QBY氣動隔膜泵已被國內石油、化工、電子、陶瓷、紡織系統等單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。
QBY15氣動隔膜化工泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等；
QBY25氣動隔膜化工泵吸油漆、顏料、膠水、粘合劑等；
QBY40氣動隔膜化工泵吸各種瓦、瓷、磚器及陶器釉漿等；
QBY50氣動隔膜化工泵吸各種磨料、腐蝕劑、清洗油垢等；
QBY65氣動隔膜化工泵吸各種污水、水泥灌漿及灰漿等；
QBY80氣動隔膜化工泵吸各種強酸、強堿、強腐蝕液體等；
QBY100氣動隔膜化工泵吸各種強酸、強堿、強腐蝕液體等；
QBY氣動隔膜化工泵作為各種固液公離設備的前級送壓裝置。
QBY氣動隔膜化工泵工作原理
在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1 進入配氣閥?3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBY氣動隔膜化工泵特點
QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
不需要灌引水，吸程高達7m，揚程達50m，出口壓力不小于6kgf每平方厘米。
流動寬蔽，通過性能好，允許通過最大顆粒。直徑達10mm抽送泥漿、雜質時，對泵磨損極小。
揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在2-8kg/平方厘米）
QBY氣動隔膜泵無旋轉部件，沒有軸封隔離膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外匯露。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
不必用電，在易燃、易爆場所使用安全可靠。
QBY氣動隔膜泵可以浸沒在介質中工作。
使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機、泵也不會因此而損壞，一旦超負荷，泵也會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
結構簡單、易損部件注，該泵結構簡單、安裝維護方便，泵輸送的介質不會接觸，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
QBY氣動隔膜泵可輸送較粘的液體。（粘度在1萬厘泊以下） 。
QBY氣動隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是QBY氣動隔膜泵一大特點
QBY氣動隔膜化工泵主要用途
氣動隔膜泵是采用壓縮空氣為動力源，對于各種帶顆粒的液體，高粘度、易發揮、居毒的液體與腐蝕性液體及膠質液體均不需灌引水、能予以抽光吸盡，絕對防火防爆。QBY氣動隔膜泵具備自吸泵、雜質泵、屏蔽泵、潛水泵、泥漿泵等一切功能，主要型號有：QBY鑄鐵氣動隔膜泵,QBY鑄鐵四氟氣動隔膜泵,QBY鋁合金氣動隔膜泵,QBY鋁合金四氟氣動隔膜泵,QBY不銹鋼氣動隔膜泵,QBY不銹鋼四氟氣動隔膜泵,QBY襯膠氣動隔膜泵等，泵體材質有鋁合金、鑄鐵、不銹鋼、工程塑料、氟塑料，隔膜片選用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯以滿足不同用戶的需要，QBY氣動隔膜泵已被國內石油、化工、電子、陶瓷、紡織系統等單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。
QBY15氣動隔膜化工泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等；
QBY25氣動隔膜化工泵吸油漆、顏料、膠水、粘合劑等；
QBY40氣動隔膜化工泵吸各種瓦、瓷、磚器及陶器釉漿等；
QBY50氣動隔膜化工泵吸各種磨料、腐蝕劑、清洗油垢等；
QBY65氣動隔膜化工泵吸各種污水、水泥灌漿及灰漿等；
QBY80氣動隔膜化工泵吸各種強酸、強堿、強腐蝕液體等；
QBY100氣動隔膜化工泵吸各種強酸、強堿、強腐蝕液體等；
QBY氣動隔膜化工泵作為各種固液公離設備的前級送壓裝置。
QBY氣動隔膜化工泵工作原理
在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1 進入配氣閥?3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
QBY氣動隔膜化工泵特點
QBY氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
不需要灌引水，吸程高達7m，揚程達50m，出口壓力不小于6kgf每平方厘米。
流動寬蔽，通過性能好，允許通過最大顆粒。直徑達10mm抽送泥漿、雜質時，對泵磨損極小。
揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在2-8kg/平方厘米）
QBY氣動隔膜泵無旋轉部件，沒有軸封隔離膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外匯露。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。
不必用電，在易燃、易爆場所使用安全可靠。
QBY氣動隔膜泵可以浸沒在介質中工作。
使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機、泵也不會因此而損壞，一旦超負荷，泵也會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。
結構簡單、易損部件注，該泵結構簡單、安裝維護方便，泵輸送的介質不會接觸，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。
QBY氣動隔膜泵可輸送較粘的液體。（粘度在1萬厘泊以下） 。
QBY氣動隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是QBY氣動隔膜泵一大特點
