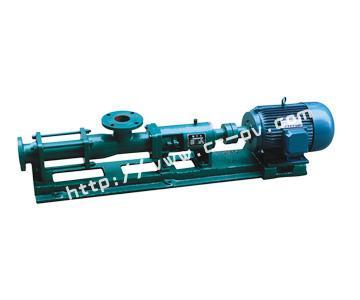

單螺桿泵|G型單螺桿泵
一、單螺桿泵產品概述：
單螺桿泵是按迥轉嚙合容積式原理工作的新型泵種。主要工作部件是偏心螺桿（轉子）和固定的襯套（定子）。由于該二部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持不變。壓力穩定，因而不會產品渦流和攪動。每級泵的輸出壓力為0.6Mpa，揚程60m（清水），自吸高度一般在3m以上。因定子選用多種彈性材料制成，所以這種泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特性。其流量與轉速成正比. 傳動可采用聯軸器直接傳動，或采用高速電機，三角帶，變速箱等裝置變速。 這種泵零件少，結構緊湊，體積小，維修簡單，轉子和定子是本泵的易損件，結構簡單，便于裝拆.
二、單螺桿泵適用范圍：
單螺桿泵高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送 。
三、單螺桿泵產品特點：
1、 結構緊湊， 維修簡單。
2、 結構簡單， 便于裝拆。
3、 體積小 ， 壓力脈動小 。
4、 對介質的適應性強 。
5、 工作溫度可達120℃ 。
四、單螺桿泵技術參數：
流量：2-45m3/h；
壓力：0.6-1.2MPa；
功率：1.5-15kw；
轉速：720-960r/min；
口徑：25-150mm；
型 號 轉速
r/min 流量
m 3 /h 壓力
MPa 電機
KW 揚程
m 進口
mm 出口
mm
G25-1 960 2 0.6 1.5 60 Dg32 Dg25
G25-2 960 2 1.2 2.2 120 Dg32 Dg25
G30-1 960 5 0.6 2.2 60 Dg50 Dg40
G30-2 960 5 1.2 3.0 120 Dg50 Dg40
G35-1 960 8 0.6 3.0 60 Dg65 Dg50
G35-2 960 8 1.2 4.0 120 Dg65 Dg50
G40-1 960 12 0.6 4.0 60 Dg80 Dg65
G40-2 960 12 1.2 5.5 120 Dg80 Dg65
G50-1 960 20 0.6 5.5 60 Dg100 Dg80
G50-2 960 20 1.2 7.5 120 Dg100 Dg80
G60-1 960 30 0.6 11 60 Dg125 Dg100
G60-2 960 30 1.2 15 120 Dg125 Dg100
G70-1 960-720 45 0.6 15 60 Dg150 Dg125
