【產品描述】

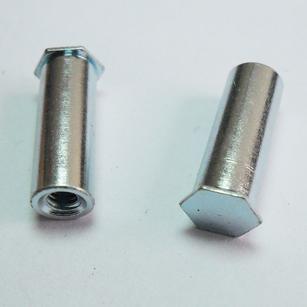

壓鉚螺母柱又稱壓鉚螺柱或螺母柱，是應用于鈑金、薄板、機箱、機柜的一種緊固件，壓鉚螺母柱其外形一端呈六角形，另一端為圓柱狀，六角邊與圓柱狀中間有一道退刀槽，其內形為內螺紋，通過壓力機將六角頭壓入薄板的預置孔內（預置孔的孔徑一般略大于壓鉚螺柱的圓柱外徑）使孔的周邊產生塑性變形，變形部分被擠入壓鉚螺母柱/壓鉚螺柱、壓鉚螺母柱的退刀槽內，使壓鉚螺母柱鉚緊于薄板上，從而在薄板上形成一下有效固定的內螺紋。
【產品特性】
◎ 板材背面保持完全嵌平；
◎ 高抗扭矩阻力；
◎ 裝備方便，只需簡單壓鉚；
◎ 規格系列化，能滿足多種設計要求。
【產品材質】
◎ 碳鋼 ◎ 不銹鋼
【技術參數】
壓鉚螺母柱又稱壓鉚螺柱或螺母柱，是應用于鈑金、薄板、機箱、機柜的一種緊固件，壓鉚螺母柱其外形一端呈六角形，另一端為圓柱狀，六角邊與圓柱狀中間有一道退刀槽，其內形為內螺紋，通過壓力機將六角頭壓入薄板的預置孔內（預置孔的孔徑一般略大于壓鉚螺柱的圓柱外徑）使孔的周邊產生塑性變形，變形部分被擠入壓鉚螺母柱/壓鉚螺柱、壓鉚螺母柱的退刀槽內，使壓鉚螺母柱鉚緊于薄板上，從而在薄板上形成一下有效固定的內螺紋。
【產品特性】
◎ 板材背面保持完全嵌平；
◎ 高抗扭矩阻力；
◎ 裝備方便，只需簡單壓鉚；
◎ 規格系列化，能滿足多種設計要求。
【產品材質】
◎ 碳鋼 ◎ 不銹鋼
【技術參數】
<img alt="" height="161" src="http://www.e-fa.cn/file/upload/201206/20/12-26-55-71-98067.gif" title="點擊打開原圖" width="550" />
公制壓鉚螺柱技術參數表
|
螺紋規格 Thread Size ×Pitch |
材質型號 Material Type |
最小鈑厚 Sheet Thickness Min. |
鈑孔尺寸 Hole Size +0.08 |
外徑 C -0.13 |
對邊 H NOM. |
長度 L +0.05/-0.13 |
|||
| Steel | Stainless Steel | ||||||||
| M3×0.5 | SOO | BSOO | SOOS | BSOOS | 1 | 4.2 | 4.19 | 4.75 | 5~20 |
| M3×0.6 | SOO | BSOO | SOOS | BSOOS | 1 | 5.4 | 5.38 | 6.35 | 5~20 |
| M4×0.7 | SOO | BSOO | SOOS | BSOOS | 1 | 6.0 | 5.95 | 7 | 5~25 |
| M5×0.8 | SOO | BSOO | SOOS | BSOOS | 1.3 | 7.2 | 7.11 | 8 | 8~30 |
| M6×1.0 | SOO | BSOO | SOOS | BSOOS | 1.3 | 8.75 | 8.72 | 10 | 8~35 |
美制壓鉚螺柱技術參數表
|
螺紋規格 Thread Size ×Pitch |
材質型號 Material Type |
最小鈑厚 Sheet Thickness Min. |
鈑孔尺寸 Hole Size +0.08 |
外徑 C -0.13 |
對邊 H NOM. |
長度 L +0.05/-0.13 |
|||
| Steel | Stainless Steel | ||||||||
| .112-40 | SO | BSO | SOS | BSOS | .040 | .166 | .165 | .187 | .197~.787 |
| (#4--40) | SO | BSO | SOS | BSOS | .040 | .213 | .212 | .250 | .197~.787 |
| .138-32? | SO | BSO | SOS | BSOS | .040 | .213 | .212 | .250 | .197~.984 |
| (#6--32) | SO | BSO | SOS | BSOS | .050 | .281 | .280 | .315 | .197~.984 |
| .164-32 | SO | BSO | SOS | BSOS | .050 | .281 | .280 | .315 | .315~1.378 |
| (#8--32) | SO | BSO | SOS | BSOS | .050 | .281 | .280 | .315 | .315~1.378 |
| .190-32 | SO | BSO | SOS | BSOS | .050 | .281 | .280 | .315 | .315~1.181 |
| (#10--32) | SO | BSO | SOS | BSOS | .050 | .281 | .280 | .315 | .315~1.378 |
