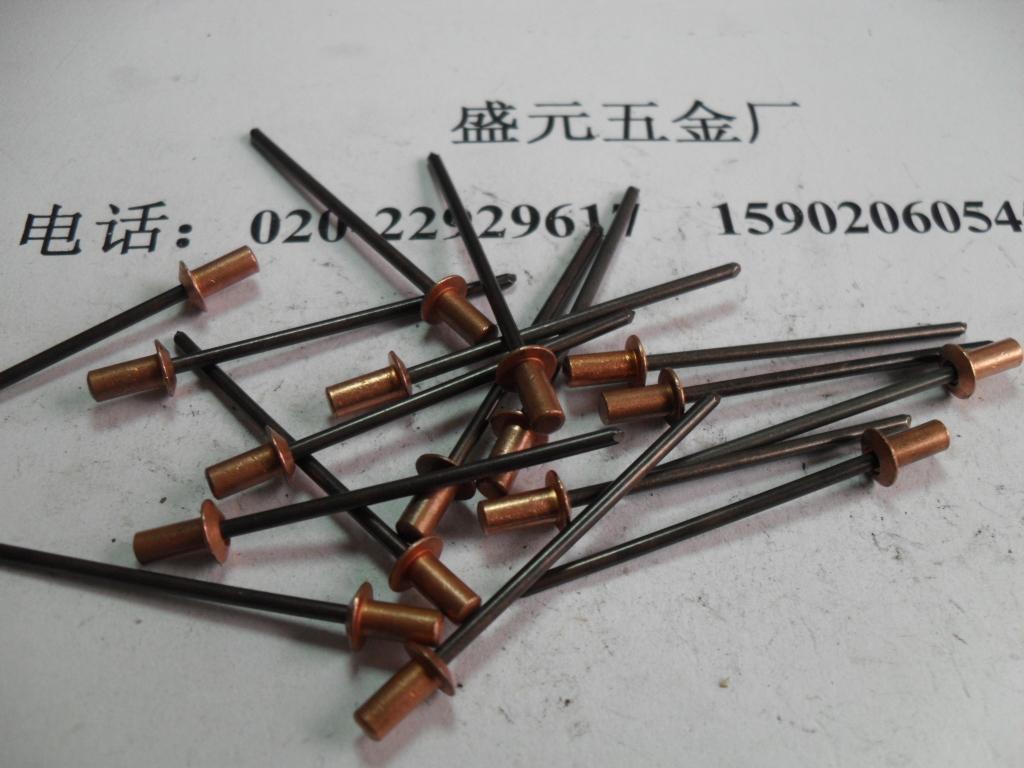

銅封閉型鉚釘 GB12616銅封閉防水鉚釘
銅封閉型鉚釘，銅封閉型抽芯鉚釘，廣東銅鉚釘
【產品描述】
封閉型鉚釘是一種盲面鉚接新型緊固件，可廣泛應用于各種車輛、船舶、機械制造、電子工業、儀器儀表、食品機械、醫療器械、建筑、裝飾工程等緊固領域。
銅封閉型拉鉚釘 銅封閉型拉鉚釘 銅封閉型拉鉚釘 銅封閉型拉鉚釘 銅封閉型拉鉚釘
【產品特性】
◎ 操作簡便；
◎ 噪音低；
◎ 連接件密封性好；
◎ 鉚接處釘芯不生銹。
【產品材質】
◎ 鋁鉚體 / 碳鋼釘芯
◎ 鋁鉚體 / 不銹鋼釘芯
◎ 鋁鉚體 / 鋁釘芯
◎ 碳鋼鉚體 / 碳鋼釘芯
◎ 不銹鋼鉚體 / 不銹鋼釘芯
◎ 銅鉚體 / 不銹鋼釘芯
◎ 銅鉚體 / 鋼釘芯
◎ 彩色鉚釘，根據顧客所需求訂做
【鉚釘帽沿形狀】
◎ 圓頭
◎ 大帽沿
◎ 沉頭
【技術參數】
封閉型鉚釘是一種盲面鉚接新型緊固件，可廣泛應用于各種車輛、船舶、機械制造、電子工業、儀器儀表、食品機械、醫療器械、建筑、裝飾工程等緊固領域。
銅封閉型拉鉚釘 銅封閉型拉鉚釘 銅封閉型拉鉚釘 銅封閉型拉鉚釘 銅封閉型拉鉚釘
【產品特性】
◎ 操作簡便；
◎ 噪音低；
◎ 連接件密封性好；
◎ 鉚接處釘芯不生銹。
【產品材質】
◎ 鋁鉚體 / 碳鋼釘芯
◎ 鋁鉚體 / 不銹鋼釘芯
◎ 鋁鉚體 / 鋁釘芯
◎ 碳鋼鉚體 / 碳鋼釘芯
◎ 不銹鋼鉚體 / 不銹鋼釘芯
◎ 銅鉚體 / 不銹鋼釘芯
◎ 銅鉚體 / 鋼釘芯
◎ 彩色鉚釘，根據顧客所需求訂做
【鉚釘帽沿形狀】
◎ 圓頭
◎ 大帽沿
◎ 沉頭
【技術參數】
<img alt="全鋼封閉型抽芯鉚釘尺寸標注示意圖" border="0" src="http://www.e-fa.cn/file/upload/201206/19/15-21-55-22-98067.jpg" />
|
D1 NOM. |
DRILL NO. HOLE SIZE |
ART.CODE | GRIP RANGE | L (MAX) |
D NOM. |
K MAX. |
P |
||
| INCH | MM | INCH | MM | ||||||
|
1/8" 3.2mm |
#30 3.3-3.4 |
ASF41 | 0.020-0.062 | 0.5-1.6 | 0.297 | 7.5 |
0.238" 6.0 |
0.050" 1.27 |
1.06" 27 |
| ASF42 | 0.063-0.125 | 1.6-3.2 | 0.360 | 9.1 | |||||
| ASF43 | 0.126-0.187 | 3.2-4.8 | 0.422 | 10.7 | |||||
| ASF44 | 0.188-0.250 | 4.8-6.4 | 0.485 | 12.3 | |||||
| ASF45 | 0.251-0.312 | 6.4-7.9 | 0.547 | 13.9 | |||||
| ASF46 | 0.313-0.375 | 7.9-9.5 | 0.610 | 15.5 | |||||
| ASF48 | 0.376-0.500 | 9.5-12.7 | 0.735 | 18.7 | |||||
|
5/32" 4.0mm |
#20 4.1-4.2 |
ASF52 | 0.020-0.125 | 0.5-3.2 | 0.375 | 9.5 |
0.312" 7.9 |
0.065" 1.65 |
1.06" 27 |
| ASF53 | 0.126-0.187 | 3.2-4.8 | 0.437 | 11.1 | |||||
| ASF54 | 0.188-0.250 | 4.8-6.4 | 0.500 | 12.7 | |||||
| ASF55 | 0.251-0.312 | 6.4-7.9 | 0.562 | 14.3 | |||||
| ASF56 | 0.313-0.375 | 7.9-9.5 | 0.625 | 15.9 | |||||
| ASF58 | 0.376-0.500 | 9.5-12.7 | 0.750 | 19.1 | |||||
|
3/16" 4.8mm |
#11 4.9-5.0 |
ASF62 | 0.020-0.125 | 0.5-3.2 | 0.406 | 10.3 |
0.375" 9.5 |
0.080" 2.03 |
1.06" 27 |
| ASF63 | 0.126-0.187 | 3.2-4.8 | 0.468 | 11.9 | |||||
| ASF64 | 0.188-0.250 | 4.8-6.4 | 0.531 | 13.5 | |||||
| ASF66 | 0.251-0.375 | 6.4-9.5 | 0.656 | 16.7 | |||||
| ASF68 | 0.376-0.500 | 9.5-12.7 | 0.781 | 19.8 | |||||
| ASF610 | 0.501-0.625 | 12.7-15.9 | 0.906 | 23.0 | |||||
| ASF612 | 0.626-0.750 | 15.9-19.1 | 1.026 | 26.1 | |||||
|
1/4" 6.4mm |
F 6.5-6.6 |
ASF82 | 0.020-0.125 | 0.5-3.2 | 0.445 | 11.3 |
0.500" 12.7 |
0.100" 2.54 |
1.25" 32 |
| ASF84 | 0.126-0.250 | 3.2-6.4 | 0.570 | 14.5 | |||||
| ASF86 | 0.251-0.375 | 6.4-9.5 | 0.695 | 17.7 | |||||
| ASF88 | 0.376-0.500 | 9.5-12.7 | 0.820 | 20.8 | |||||
| ASF810 | 0.501-0.625 | 12.7-15.9 | 0.945 | 24.0 | |||||
| ASF812 | 0.626-0.750 | 15.9-19.1 | 1.070 | 27.2 | |||||
| ASF814 | 0.751-0.875 | 19.1-22.2 | 1.195 | 30.4 | |||||
| ASF816 | 0.876-1.000 | 22.2-25.4 | 1.320 | 33.5 | |||||
