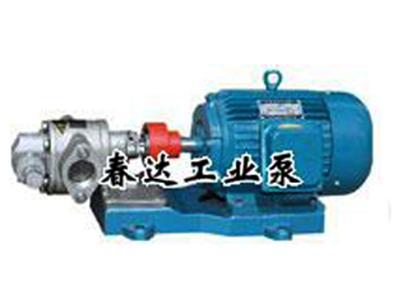

KCB18.3-83.3不銹鋼齒輪泵
KCB系列不銹鋼齒輪泵 河北圓弧齒輪泵 春達瀝青齒輪泵
一、KCB18.3-83.3不銹鋼齒輪泵詳細介紹
KCB18.3-83.3不銹鋼齒輪泵適用范圍
KCB18.3-83.3不銹鋼齒輪泵主要有齒輪、軸、泵體、安全閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽，是齒輪在工作中承受的扭矩力最小，因此軸承負荷小，磨損小，泵效率高。
KCB18.3-83.3不銹鋼齒輪泵設有安全閥作為超載保護，安全閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。
從主軸外伸端向泵看，為順時針旋轉。
大流量齒輪油泵，齒輪泵，缷油泵，輸油泵，原油泵，船用齒輪泵等。
流量：1.1m3/h-600m3/h壓力：0.28MPa--2.5MPa
主要用于油田、油庫、港口、碼頭、船舶等大流量輸油，卸油!
型號 流量Q 轉速n
r/min 排出壓力p
Mpa 必需汽
蝕余量
r
m 效率
η
% 電動機
m3/h L/min 功率KW 型號
KCB-18.3 1.1 18.3 1400 1.45 5 44 1.5 Y90L-4
2CY-1.1/1.45
KCB-33.3 2 33.3 1420 1.45 5 44 2.2 Y100L1-4
2CY-2/1.45
KCB-55 3.3 55 1400 0.33 7 41 1.5 Y90L-4
2CY-3.3/0.33
KCB-83.3 5 83.3 1420 0.33 7 43 2.2 Y100L1-4
二、齒輪泵在國家相關行業的標準：
JIS B8352-1999 液壓齒輪泵
JIS B8312-2002 齒輪泵和螺桿泵.水力性能驗收試驗
JIS B8408-1994 噴槍式燃燒器用齒輪泵
MT/T 573-1996 礦用液壓齒輪泵試驗方法
CB/T 3719-1995 船用高壓齒輪泵技術條件
CB/T 3701-1995 船用齒輪泵修理技術要求
JB/T 51055-1999 農用齒輪泵產品質量分等
JB/T 53312-1999 齒輪泵產品質量分等
JB/T 58211-1999 液壓齒輪泵(2.5MPA、10～25MPA)產品質量分等
JB/T 9835.2-1999 農用齒輪泵安裝法蘭和軸伸的尺寸系列和標記
JB/T 9835.1-1999 農用齒輪泵 技術條件
JB/T 7041-2006 液壓齒輪泵
JB/T 7042-1993 液壓齒輪泵.試驗方法
JB/T 7041-1993 液壓齒輪泵.技術條件
JB/T 6434-1992 輸油齒輪泵
CBM 2209-1982 船用電動齒輪泵試驗方法
CBM 2207-1982 船用電動齒輪泵型式和基本參數
CBM 2208-1982 船用電動齒輪泵技術條件
SC/T 8038-1994 漁船CB型和HY01型齒輪泵修理技術要求
